ArcGIS制图之Maplex自动点抽稀
2023-04-10 09:44:22
7
0
0
admin

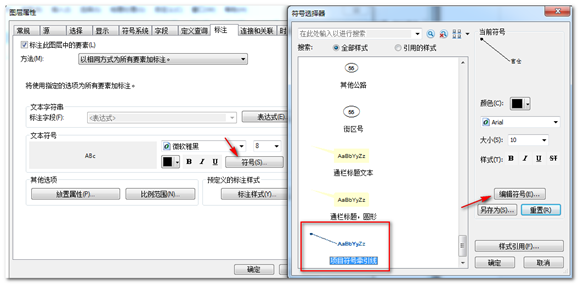

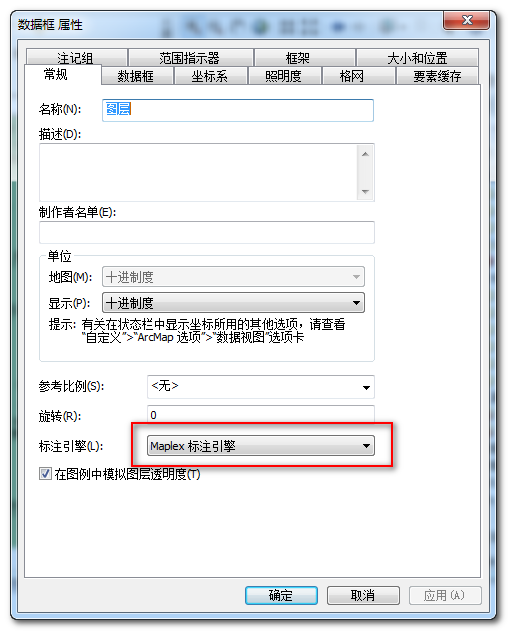

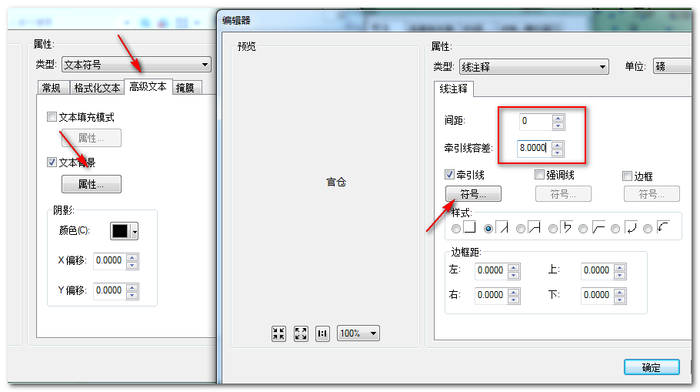

### **一、简介** 制图工作中，大量密集点显示是最常遇到的问题。其特点是分布可能不均匀、数据点比较密集，容易造成空间上的重叠，影响制图美观。那么，如何美观而详细的显示制图呢？  ### **二、主要原理** Maplex中对标注有很好的显示控制，一旦显示符号，则会出现符号存在、标注不存在，并且可能存在符号互相叠置的现象（如上图所示）；使用牵引符号将符号作为标注的一部分来显示，调整阈值自动进行标注间避让，计算出地图上所有标注的最佳放置，可以实现当标注不存在时，符号也不存在，从而达到不改变数据的情况下，完美地自动点抽稀。 下面的所有步骤是必须的，除此之外，用户还可以根据自己的要求、审美来调整标注其他属性。实现步骤如下： #### **第1步：选择Maplex标注引擎。如果不是，在数据框架上右键→属性→常规→标注引擎，选择选择Maplex标注引擎即可。**  #### **第2步，选择牵引线标注。在测试点图层上右键→属性→标注→点击"符号"，在弹出的符号选择器中选择项目符号牵引线（必须是这种样式），然后单击"编辑符号"准备进行修改。**  #### **第3步，设置牵引容差。在弹出的编辑器选择高级文本→文本背景→属性，这里最重要的一步是设置牵引线容差，其值为符号到标注的距离（单位为磅，1磅约=0.03527厘米,1厘米约=28.35磅），设置间距为0,然后点击牵引线复选框下的"符号"。**
