基于Cesium上实现视频投射

## **一、概述**

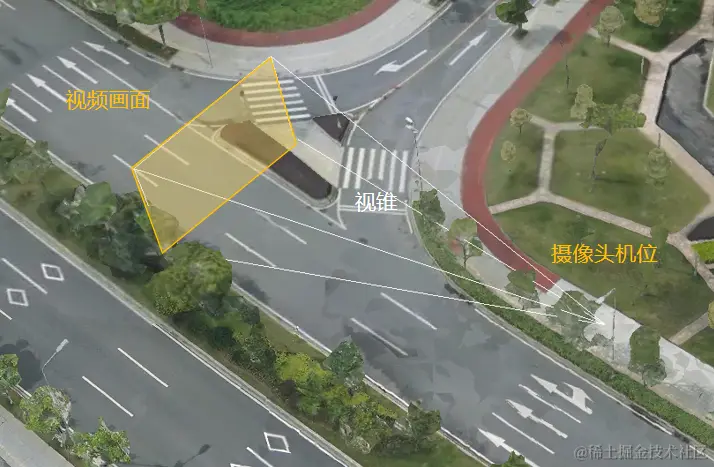

**视频投**射，也有视频投射、视频融合之类的叫法。在地理信息系统（GIS）中，视频融合通常指的地理空间数据与视频数据结合起来进行分析、可视化或展示的过程，这个过程可以用于多种目的，例如监视、安全、环境监测等。
    网上能够找到关于视频融合相关介绍，几乎都是基于高空摄像头的案例，就是鹰眼俯瞰的视角，视频画面与地面融合。而关于普通摄像头视频融合的案例却是凤毛麟角，作者不要收费就是想找商务洽谈，找不到太多公开代码因此只能自行摸索，经过几天的研究走了不少弯路，终于能够实现简易版的视频融合效果。

![](/api/file/getImage?fileId=682ecba99a54ae0219000011)

## **二、实现思路**

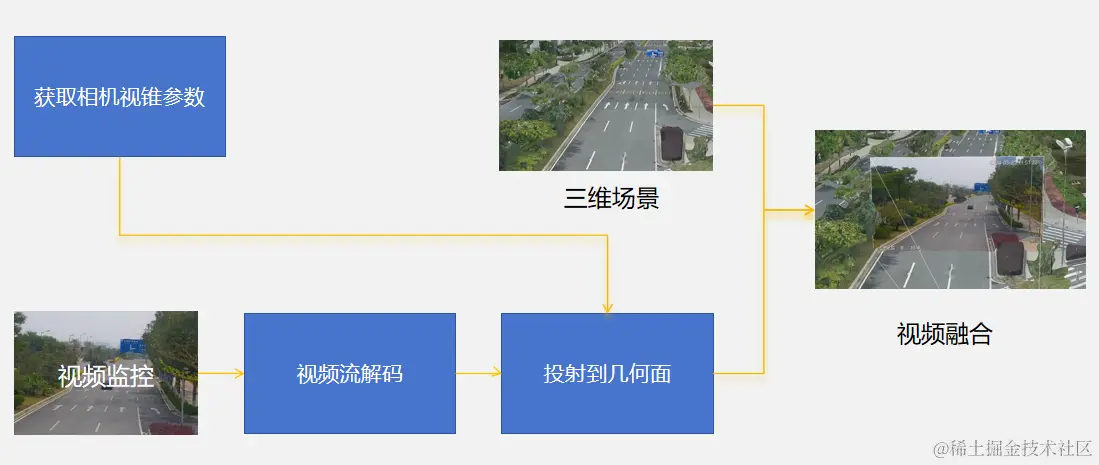

首先，视频作为融合素材需要在服务端经过一些降噪、裁剪、调色等处理，然后生成视频流输出到浏览器端；前端的视频展示需要处理视频与三维场景之间的空间位置关系，从而实现在三维实景模型或地形上投射视频画面。

![](/api/file/getImage?fileId=682ecc619a54ae0219000013)

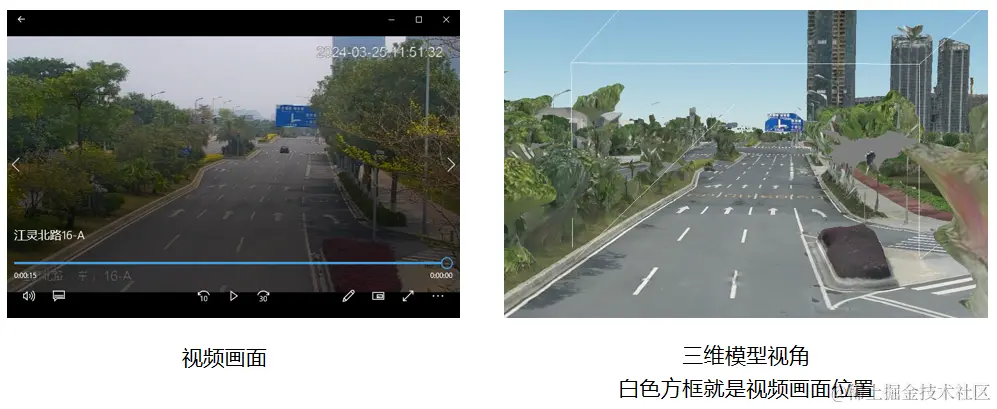

在视频投射的情况下，根据摄像机镜头的角度，可能会出现一些画面的部分落在地面上，而另一些部分则在半空中。这种情况通常取决于摄像机的视角和地形的形状。
    在Cesium中，如果您将视频投射到地球表面或地形模型上，画面可能会根据地形的高度和摄像机的角度而有所不同。如果摄像机位于较低的位置，并且倾斜角度较大，那么画面的一部分可能会在地面上。反之，如果摄像机位于较高的位置，并且倾斜角度较小，那么画面可能会更多地显示在半空中。

![](/api/file/getImage?fileId=682ecc779a54ae0219000014)

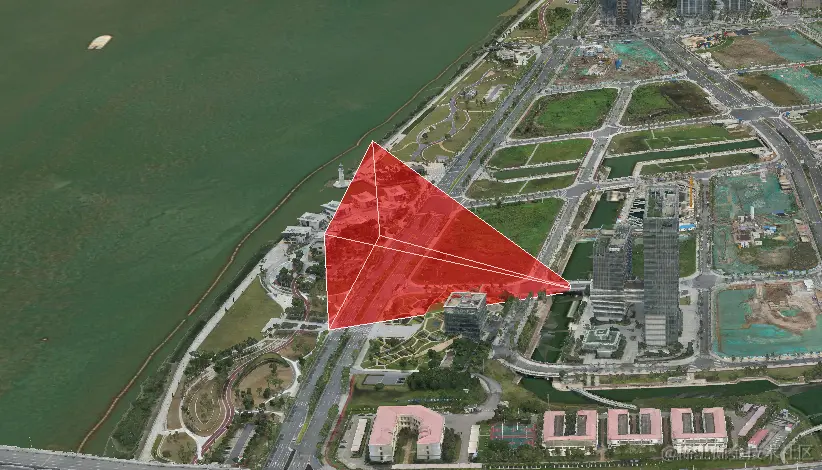

如上图所示，展示了不同视角下的投射情况。 在处理视频投射时，应该尽量避免出现视觉上的断裂或不连贯性。如果画面的一部分落在半空中，而另一部分落在地面上，可以通过调整摄像机的参数或者适当地裁剪和调整视频画面的显示，以确保整体画面的连贯性和完整性。

## **三、名词解释**

以下名词大部分为镜头视锥的可调整参数，在使用视锥调整镜头画面时对这些概念需要有比较充分的了解，否则可能会一头雾水。

| 名词        | 中文名          | 说明     |
| :---        |    :----:       |          :--- |
| heading     | 偏航角          | 摄像机的水平旋转角度，即摄像机指向的方向与地球表面的方向之间的夹角。   |
| pitch       | 俯仰角          | 摄像机的俯仰角度，即摄像机的仰角或俯视角度。正值表示向下俯视，负值表示向上仰视。      |
| rolling     | 翻滚角          | 摄像机的翻滚角度，即摄像机绕其前进方向旋转的角度。      |
| fov         | 视场角          | 视场角，表示摄像机视锥的水平和垂直方向上的可见角度范围。      |
| near        | 近裁剪面        | 视锥的近裁剪面，表示摄像机视锥中的最近可见点到摄像机的距离。      |
| far         | 远裁剪面        | 视锥的远裁剪面，表示摄像机视锥中的最远可见点到摄像机的距离。      |
| aspectRatio | 宽高比          | 视锥的宽高比，即视锥的水平宽度与垂直高度之比。      |
| stRotationST| 旋转角          | 用于控制视频画面的旋转角度，在Cesium中，ST表示纹理坐标系的S和T轴，该参数用于指定纹理的旋转角度      |
| orientation | 镜头姿态        | 是用于定义对象（如摄像机、实体等）方向的属性。它描述了对象的朝向或者方向，通常用四元数（Quaternion）来表示    |

## **四、操作步骤**

### 1、获取设备坐标和安装高度

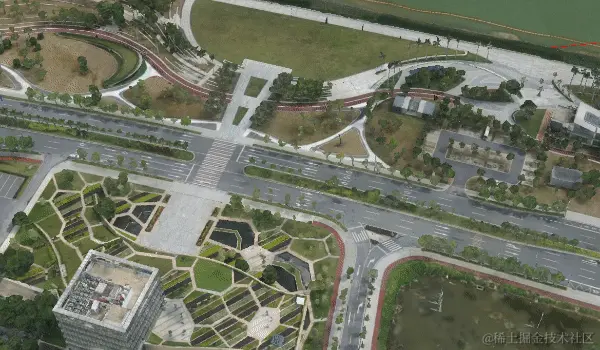

首先需要找到摄像头的位置，摄像头现实中的位置和高度参数我们很难获取到，且因为地图、倾斜摄影模型、安装时间客观原因会产生非常大的误差，现实中的数据对最终的呈现指导意义不大。因此我们可以直接在地图上拾取该摄像头设备的地理坐标，并通过3DTiles模型外观和现实中拍摄的设备安装的照片，估算设备大致的安装高度。

![](/api/file/getImage?fileId=682ed3c59a54ae0219000016)

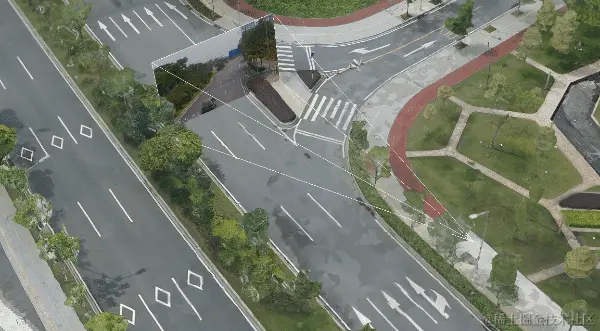

### 2、创建一个视频标签videoElement，s1作为视频源，并创建1个投射多边形Polygon1，将videoElement作为材质赋予Polygon1, Polygon1就是视频的“幕布”了。

![](/api/file/getImage?fileId=682ed3c59a54ae0219000015)

### 3、通过摄像机的坐标和安装高度（该位置可以选择与当前镜头的camera一致）创建一个视锥f1，即摄像头的可视范围，每次调整视锥f1，Polygon1的形状和朝向也会同步做调整。

![](/api/file/getImage?fileId=682ed6c19a54ae0219000017)

### 4、获取到摄像头C1的视频截图或者一小段画面s1，调整地图查看器的镜头S1，直到S1有可能“包”住s1的画面，把S1的镜头姿态保存下来，今后每次查看C1的视频画面都会用到。

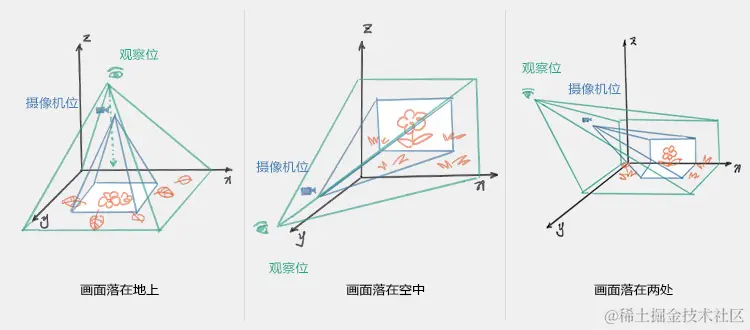

s1的画面可能完全落在地面上、可能完全落在半空中、也有可能地面和半空中各占一部分，目前我们只讨论前两种情况。

![](/api/file/getImage?fileId=682ed7f29a54ae0219000019)

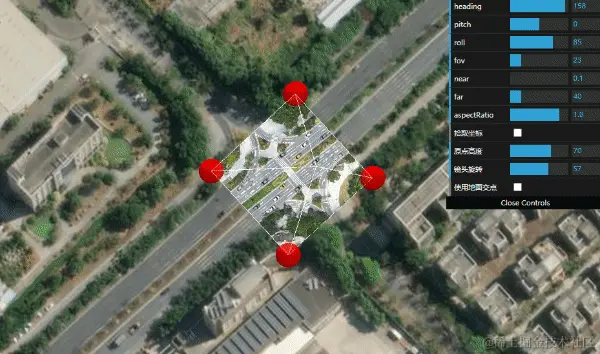

如果完全落在地面上，就取视锥f1和地面的交点作为s1的投射多边形Polygon1顶点；如果完全落在半空中，则取视锥f1的远端面顶点作为s1的投射多边形Polygon1的顶点。

![](/api/file/getImage?fileId=682ed7f29a54ae0219000018)

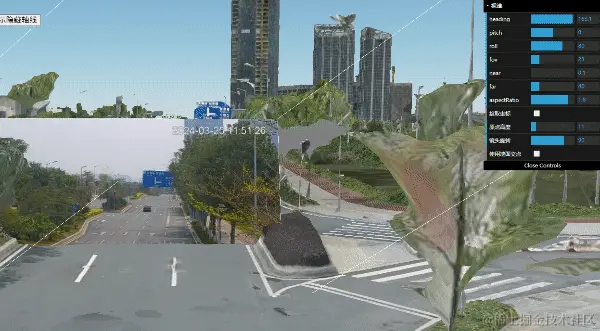

### 5、开始调整视锥f1的各种参数，直到画面s1和S2彻底融合，此时保存下f1的各种参数Params，这就是C1的镜头姿态。通过S1和Params，我们就能做到视频与地图环境融合。

![](/api/file/getImage?fileId=682ed87b9a54ae021900001a)

### 6、将视频资源改为持续的视频流，这块为视频直播模块的功能非本文重点，就不展开讲了
