空间数据WKT与WKB格式介绍

### **一、简介**

OpenGIS 规范定义了两种表示空间对象的标准方式：Well-Know Text (WKT) 形式和Well-Known Binary(WKB) 形式。WKT 和 WKB都包含矢量几何要素的对象类型和构成对象的坐标的信息。WKT可读性强，更方便阅读识别，而在实际数据传输和存储中则以WKB形式。

### **二、WKT 格式**
要素空间对象的文本表示（WKT）示例如下：

三种基本类型点POINT，线LINESTRING, 面POLYGON，如下：

POINT(0 0)
    POINT Z (0 0 0) Z 一般代表高程信息
    POINT ZM (0 0 0 0) Z 一般代表高程信息，M一般代表其他信息如距离、温度、浓度等
    LINESTRING(0 0,1 1,1 2)
    POLYGON((0 0,4 0,4 4,0 4,0 0),(1 1, 2 1, 2 2, 1 2,1 1))

除了上面三种基本类型外，下面四个类型是对上面三种的扩展，通过加入MULTI关键字，代表多个的意思，多点MULTIPOINT， 多线MULTILINESTRING， 多个多边形MULTIPOLYGON，而GEOMETRYCOLLECTION则是多个简单要素的集合，可以包含 点、线、面等任意类型。

MULTIPOINT((0 0),(1 2))
    MULTIPOINT Z ((0 0 0),(1 2 3))
    MULTILINESTRING((0 0,1 1,1 2),(2 3,3 2,5 4))
    MULTIPOLYGON(((0 0,4 0,4 4,0 4,0 0),(1 1,2 1,2 2,1 2,1 1)), ((-1 -1,-1 -2,-2 -2,-2 -1,-1 -1)))
    GEOMETRYCOLLECTION(POINT(2 3),LINESTRING(2 3,3 4))

### **三、WKB 格式**

WKB采用二进制进行存储，更方便于计算机处理，因此广泛运用于数据的传输与存储，以二位点Point(1 1)为例，

其WKB表达如下：

01 0100 0020 E6100000 000000000000F03F 000000000000F03F

1.byteOrder

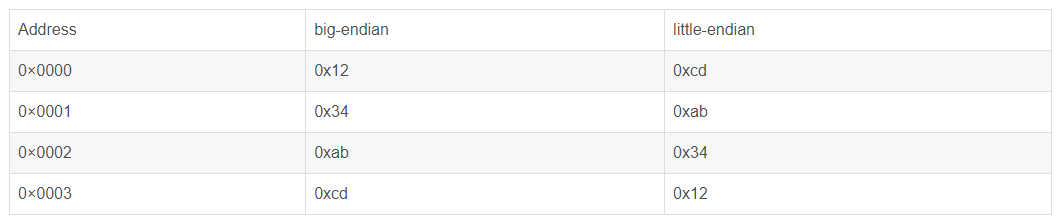

第一个字节表示编码方式，00为使用big-endian编码(XDR)，01为使用little-endian编码(NDR)。他们的不同仅限于在内存中放置字节的顺序，比如我们将0x1234abcd写入到以0×0000开始的内存中，则结果如下表：

![](/api/file/getImage?fileId=6475a93a9a54ae022100000d)

2.wkbType

第二到第九字节对矢量数据基本信息进行了定义

第二与第三个字节规定了矢量数据的类型，如例子中的0100代表Point；
第三与第四个字节规定了矢量数据的维数，如例子中的0020代表该点是二位的；
第五到第九个字节规定了矢量数据的空间参考SRID，如例子中的E6100000是4326的整数十六位进制表达
3.structPoint

第十个字节开始，每16个字节就代表一个坐标对，如例子中的000000000000F03F是浮点型1的十六进制表达
WKT与WKB格式转换
    bytea WKB = ST_AsBinary(geometry);
    text WKT = ST_AsText(geometry);
    geometry = ST_GeomFromWKB(bytea WKB, SRID);
    geometry = ST_GeometryFromText(text WKT, SRID);
